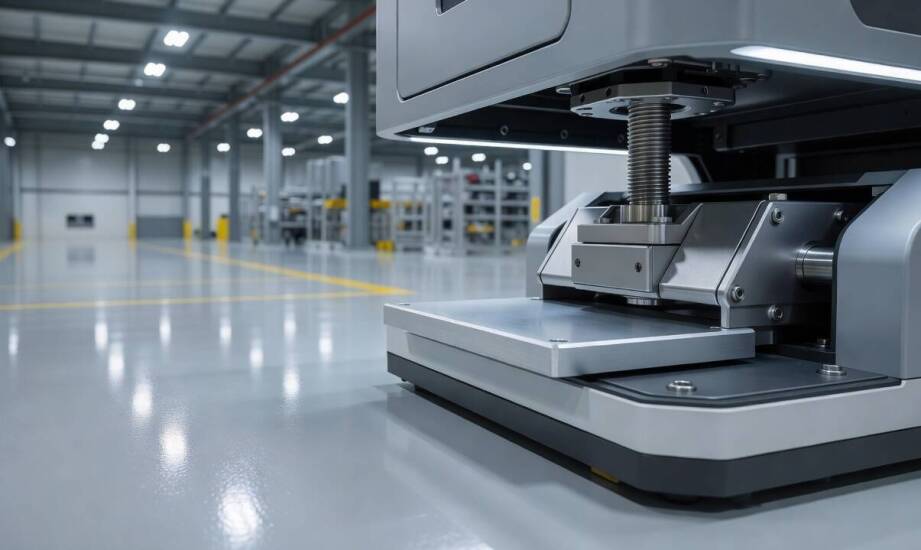

Podnośniki śrubowe w AGV: jakie wymagania stawia im ruch, wstrząsy i zmienne obciążenie

W pojazdach typu AGV (Automated Guided Vehicle) podnoszenie ładunku odbywa się bezpośrednio podczas ruchu całego systemu transportowego. Przemieszczanie detali o masie często przekraczającej kilkaset kilogramów sprawia, że mechanizmy podnoszące muszą utrzymywać zadaną pozycję mimo ciągłych przyspieszeń, gwałtownych hamowań i ostrych skrętów. Każda zmiana kierunku jazdy generuje silne momenty gnące oraz siły radialne, które oddziałują na elementy robocze wózka. Mechanizmy te pracują w trudnych warunkach zmiennego obciążenia i nieustannie przesuwającego się środka ciężkości. To specyficzne środowisko pracy wymusza stosowanie komponentów o ponadprzeciętnej sztywności konstrukcyjnej oraz zdolności do zagwarantowania idealnej powtarzalności punktu końcowego ruchu.

Sztywność układu i odporność na drgania w platformach mobilnych

W aplikacji mobilnej absolutnym priorytetem pozostaje sztywność całego układu podnoszącego. Niska odporność na odkształcenia prowadzi do ugięć pod wpływem sił bezwładności, które powstają podczas każdego ruszania lub zatrzymywania autonomicznego pojazdu. Osiągnięcie powtarzalnego punktu końcowego wymaga precyzyjnego prowadzenia mechanizmu oraz maksymalnego zredukowania luzu osiowego w układzie. Odporność na drgania odgrywa tu kluczową rolę, ponieważ zapobiega powstawaniu zjawiska rezonansu oraz chroni gwinty i łożyska przed przedwczesnym zużyciem. W praktyce budowy maszyn powszechnie stosuje się dodatkowe prowadnice zewnętrzne lub zintegrowane systemy prowadzenia liniowego. Elementy te przejmują szkodliwe siły boczne, skutecznie odciążając główny mechanizm napędowy.

Przestrzeń montażowa w wózkach AGV jest zazwyczaj mocno ograniczona, dlatego projektanci sięgają po rozwiązania kompaktowe. Z technicznego punktu widzenia Pivexin Technology dobór odpowiedniego układu wymaga uwzględnienia restrykcyjnych wymiarów zabudowy wewnątrz platformy. Dobrym przykładem są tu teleskopowe mechanizmy serii M-TEG, które osiągają wysokość podnoszenia na poziomie 700 mm przy początkowej wysokości zabudowy wynoszącej zaledwie 300 mm. Pozwala to na zachowanie niskiego profilu pojazdu przy jednoczesnym zapewnieniu dużego skoku roboczego. W takich rozwiązaniach najczęściej spotyka się układy wielopunktowe, oparte na czterech kolumnach. Zastosowanie takiego rozmieszczenia znacząco zwiększa stabilność konstrukcji przy nierównomiernym rozłożeniu masy transportowanego detalu. Wymaga to jednak precyzyjnej koordynacji pracy wszystkich elementów podpierających płytę ładunkową.

Zastosowania, synchronizacja i bezpieczeństwo zmiennych obciążeń

Zmienne obciążenie oraz dynamiczne przemieszczanie się środka ciężkości w trakcie pokonywania zakrętów przyspieszają naturalne zużycie współpracujących elementów tocznych. Rosnący z czasem luz osiowy obniża powtarzalność pozycjonowania całego mechanizmu. W zautomatyzowanych procesach transportowych kluczową rolę odgrywają odpowiednio dobrane podnośniki śrubowe, które muszą sprostać rygorystycznym wymaganiom pracy ciągłej. Stabilność prowadzenia ładunku wymusza zastosowanie właściwego profilu gwintu oraz optymalnego przełożenia całej przekładni. W rozbudowanych układach wielopunktowych oraz na osiach pomocniczych niezbędna jest pełna synchronizacja napędów z nadrzędnym sterowaniem pojazdu AGV. Aby zapewnić równomierny i pozbawiony zacięć ruch wszystkich punktów podparcia, inżynierowie wykorzystują mechaniczne wały Kardana lub zaawansowane elektroniczne układy sterowania w architekturze master-slave.

Bezpieczeństwo eksploatacji pojazdów autonomicznych wiąże się bezpośrednio z zachowaniem mechanizmu w sytuacjach awaryjnych, takich jak nagły zanik zasilania prądem. Powszechne uogólnienie zakłada, że każdy układ tego typu samoistnie utrzymuje zadaną pozycję. W rzeczywistości właściwości samohamowne zależą ściśle od rodzaju zastosowanej śruby. Klasyczne przekładnie trapezowe charakteryzują się wysokim tarciem wewnętrznym i w większości przypadków utrzymują ładunek bez dodatkowego wsparcia. Z kolei wersje oparte na przekładni kulowej nie są samohamowne i bezwzględnie wymagają zastosowania zewnętrznego hamulca, aby zapobiec niekontrolowanemu opadaniu platformy. Dodatkowym elementem podnoszącym poziom bezpieczeństwa jest nakrętka zabezpieczająca, która chroni układ przed katastrofalną awarią w przypadku zmęczeniowego uszkodzenia głównego gwintu nośnego.

Integracja układów podnoszących w wózkach AGV to złożony proces inżynieryjny, w którym mechanika musi płynnie współpracować z elektroniką mobilną. Odpowiednie dopasowanie parametrów sztywności, odporności na siły radialne oraz systemów bezpieczeństwa decyduje o bezawaryjności pojazdu w nowoczesnych halach produkcyjnych i zautomatyzowanych magazynach. Właściwe zaprojektowanie systemu kinematycznego gwarantuje powtarzalność operacji logistycznych, ułatwia regularne prace serwisowe i minimalizuje ryzyko uszkodzenia transportowanego towaru. Ewolucja autonomicznych platform transportowych będzie wymuszać stosowanie coraz bardziej zintegrowanych i precyzyjnych mechanizmów wykonawczych w przemyśle.
